第五届全国ITAT教育工程就业技能大赛复赛试题
AutoCAD建筑设计（A卷）

• 一、绘制图1所示的卫生间平面图，可以使用“A卷素材”文件夹下“图块.dwg”文件中的素材，并将制作好的源文件保存为“1.dwg”。（40分）

（注：如果尺寸看不清楚，可以使用“Autodesk DWF Viewer”详细查看“A卷素材”文件夹下的“A-1.dwf”文件）

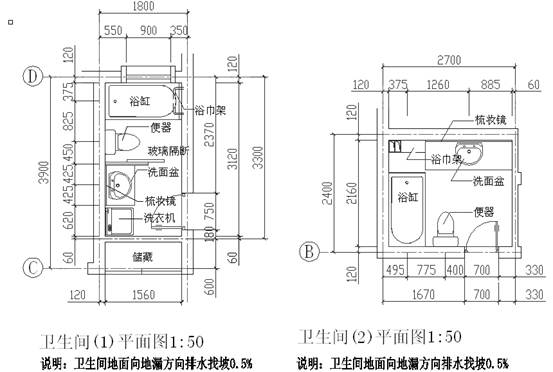

    图1

• 要求
• 设置出相关图层及图层特性；
• 按照《房屋建筑制图统一标准》的要求设置相关的文字和标注样式。
• 二、绘制图2所示的建筑平面图，将“A卷素材”文件夹中的“楼梯.dwg”文件作为外部参照插入到本题结果中，并将制作好的源文件保存为“2.dwg”。（60分）

（注：如果尺寸看不清楚，可以使用“Autodesk DWF Viewer”详细查看“A卷素材”文件夹下的“A-2.dwf”文件）

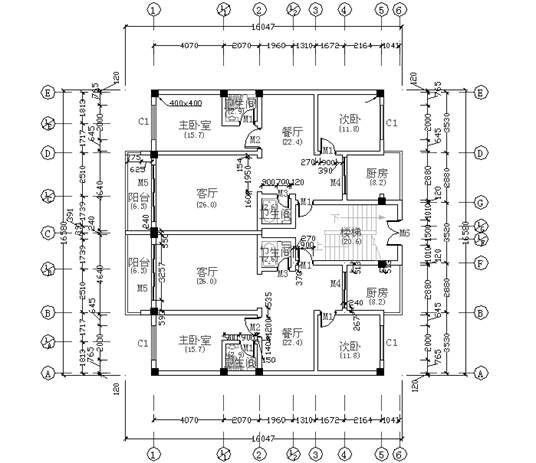

图2

• 要求
• 设置出相关图层及图层特性；
• 按照《房屋建筑制图统一标准》的要求设置相关的文字和标注样式。
• 附加题：综合相关知识，绘制图3所示的楼梯间剖面图，并将制作好的源文件保存为“3.dwg”。（50分）

（注：如果尺寸看不清楚，可以使用“Autodesk DWF Viewer”详细查看“A卷素材”文件夹下的“A-3.dwf”文件）

图3

• 要求
• 设置相关图层以及图层特性，不同类别的对象分别使用单独的图层；

第五届全国ITAT教育工程就业技能大赛复赛试题
AutoCAD建筑设计（B卷）

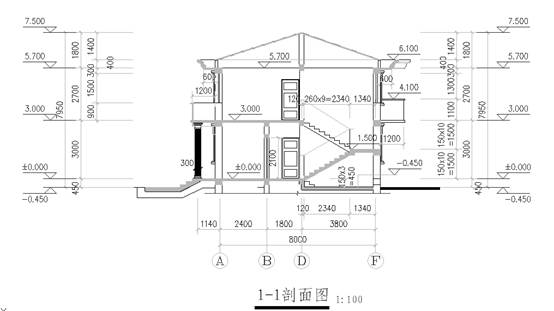

• 一、绘制图1所示的剖面图，并将制作好的源文件保存为“1.dwg”。（40分）

（注：如果尺寸看不清楚，可以使用“Autodesk DWF Viewer”详细查看“B卷素材”文件夹下的“B-1.dwf”文件）

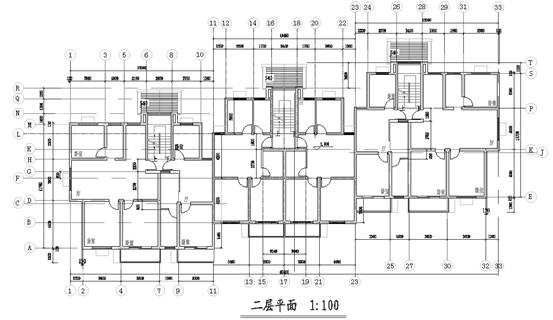

    图1

• 要求
• 设置出相关图层及图层特性；
• 按照《房屋建筑制图统一标准》的要求设置相关的文字和标注样式。
• 二、绘制图2所示的建筑平面图，可调用“B卷素材”文件夹下“图块.dwg”文件中的素材，并将制作好的源文件保存为“2.dwg”。（60分）

（注：如果尺寸看不清楚，可以使用“Autodesk DWF Viewer”详细查看“B卷素材”文件夹下的“B-2.dwf”文件）

图2

• 要求
• 设置出相关图层及图层特性；
• 按照《房屋建筑制图统一标准》的要求设置相关的文字和标注样式。
• 附加题：综合相关知识，绘制图3所示的平面图，将“B卷素材”文件夹中的“楼梯间.dwg”文件作为外部参照插入到本题结果中，并将制作好的源文件保存为“3.dwg”。（50分）

（注：如果尺寸看不清楚，可以使用“Autodesk DWF Viewer”详细查看“B卷素材”文件夹下的“B-3.dwf”文件）

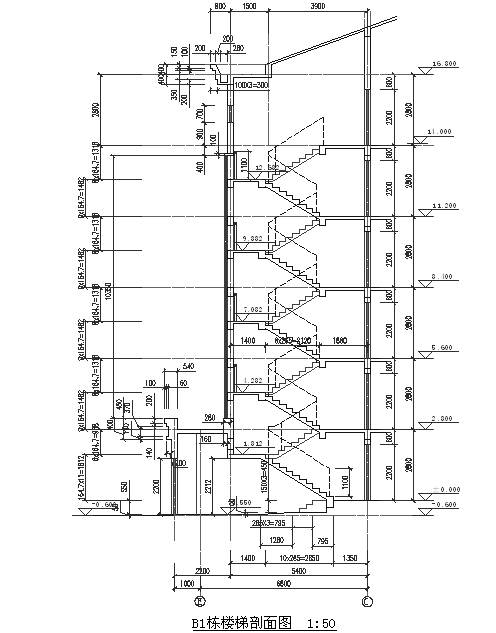

图3

• 要求
• 设置相关图层以及图层特性，不同类别的对象分别使用单独的图层；
